5 ЭТАП - Измерение сопротивления петли «фаза-ноль» на ВЛ-0,4 кВ. Замена автоматического выключателя на КТП с выбором его параметров.

Быстрый переход: Проведение этапа Система оценки Судейство Рекомендации судей Документы

Цель и задачи проведения этапа: Проверка практических навыков и оценка уровня профессиональной подготовки персонала бригад по обслуживанию распределительных электрических сетей 0,4-19 кВ при выполнении работ на ТП, ВЛ в части:
  - организации оперативного обслуживания
  - производства оперативных переключений
  - проведения замеров петли "фаза-ноль" в электрической сети с заземленной нейтралью
  - выполнения ремонтных работ по технологической карте или ППР

На рабочем месте судейской бригадой предоставляется след. документация:
  - схема нормального режима сетей 0,4-10 кВ
  - оперативная схема участка ВЛ-10 кВ
  - задание на производство работ
  - вводные данные для расчета тока к.з. (выдается судьей непосредственно на этапе)



Укомплектованность бригады для выполнения работ на этапе:

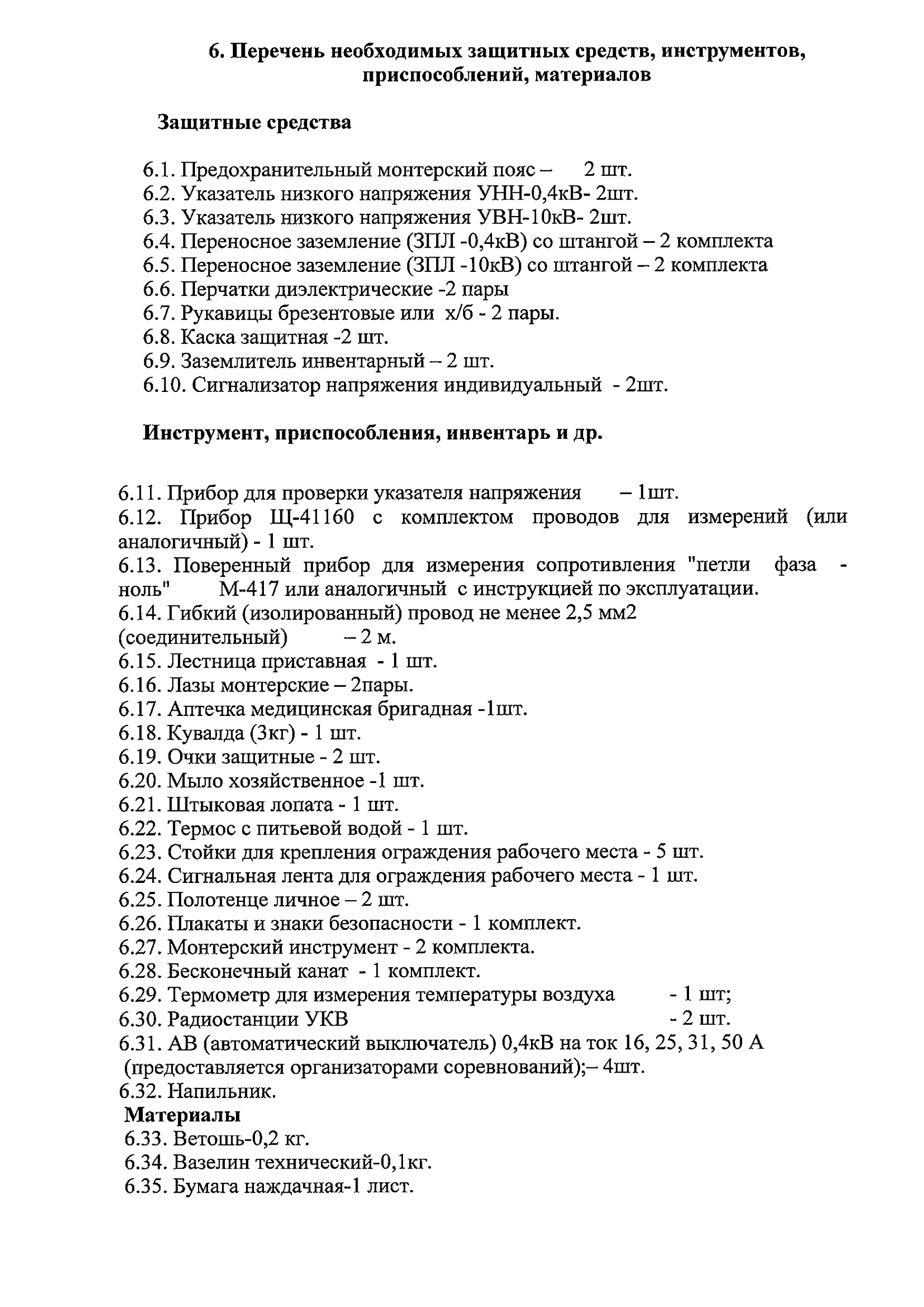

  • собственные СИЗ, аптечки, приборы, инструменты, приспособления (см. Приложение)
  • чистые бланки наряда-допуска;
  • журнал учёта работ по нарядам и распоряжениям;
  • проект производства работ (технологическую карту), разработанные и утвержденные в установленном порядке.
  • инструкция по оказанию первой помощи при несчастных случаях на производстве (ОАО «РАО ЕЭС России» от 21.06.2007).
  • руководство по эксплуатации прибора для замера сопротивления петли «фаза-ноль».
  • руководство по эксплуатации прибора  Щ 41160 (или аналогичное)
  • утвержденная «Методика проверки согласования параметров цепи «фаза-ноль» с характеристиками аппаратов защиты».
  • бланк «Протокола проверки согласования параметров цепи «фаза-ноль» с характеристиками аппаратов защиты».
  • бланки заявок на вывод оборудования ВЛ в ремонт
  • оперативный журнал
  • журнал заявок на вывод  из работы оборудования
  • рабочая тетрадь для записей результатов измерений
  • паспорта выключателей на 0,4 кВ с ампер-секундными характеристиками

ПРОВЕДЕНИЕ ЭТАПА

Состав бригады - 4 чел. Функции диспетчера на этапе осуществляет диспетчер РЭС.

Работа производиться с применением средств защиты – диэлектрических перчаток и в очках для защиты глаз.

Участники соревнований на этапе № 5 должны выполнить измерение сопротивления петли «фаза-ноль» на ВЛ-0,4 кВ «Село», тока однофазного замыкания в сети 0,4 кВ, произвести подбор и замену автоматического выключателя для защиты линии на КТП «Село».

Общее Время проведения этапа - 135 минут

Подэтап 1. измерение сопротивления петли «фаза-ноль» на ВЛ-0,4 кВ «Село» с помощью прибора М-417 или аналогичного



Подэтап 2: Выбор АВ-0,4 кВ и замена автоматического выключателя на КТП 10/0,4 кВ "Село"

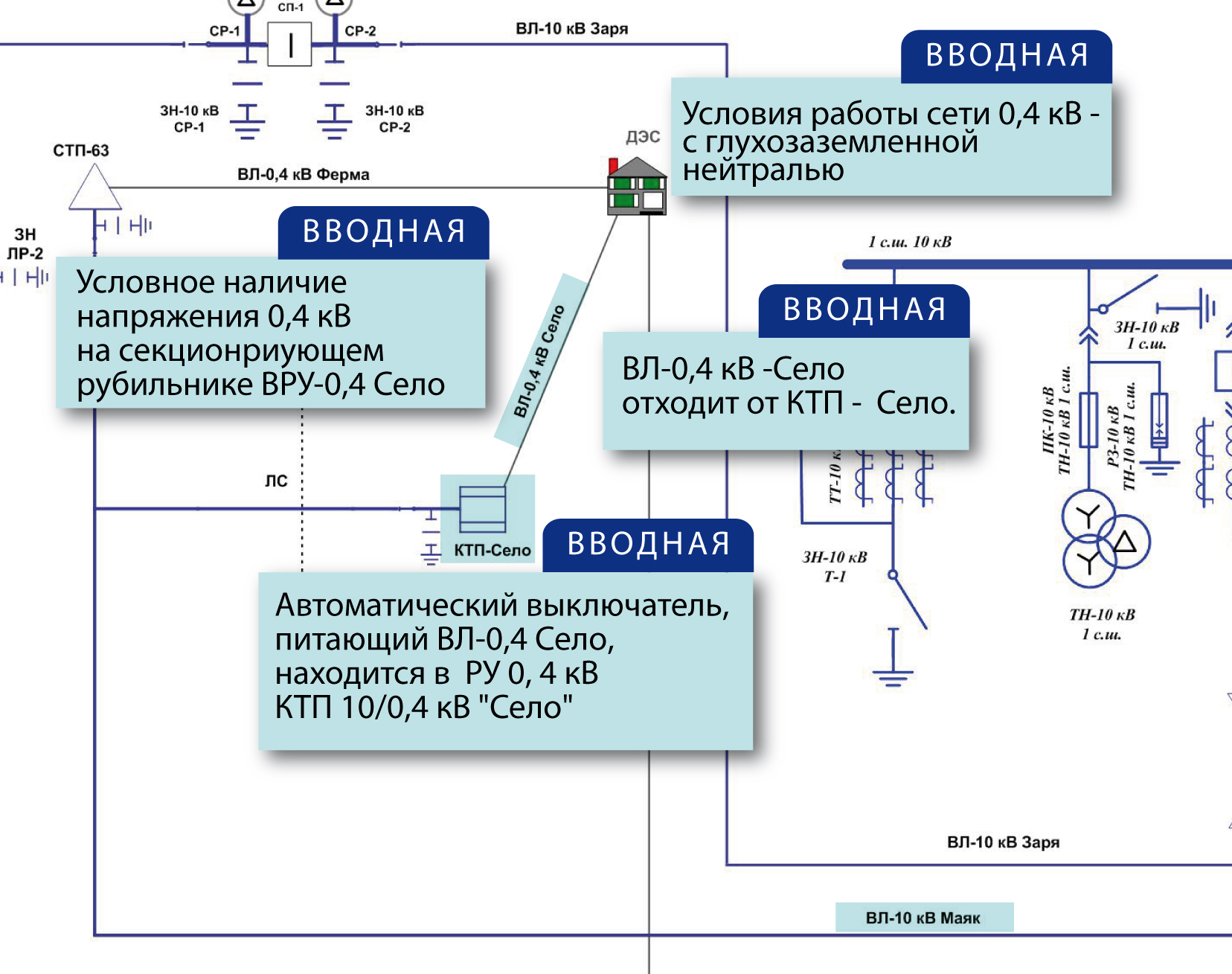

  Скачать: Электрическая схема этапа №5 -вводная информация

Наверх

СИСТЕМА ОЦЕНКИ

Максимальное количество баллов на этапе составляет – 200 плюс поощрительные баллы.

  • за каждые сэкономленные 5 минут времени  при условии отсутствия замечаний по безопасности, бригаде дополнительно начисляется 1 балл (макс. 5 баллов)
  • за применение рациональных приемов работы, новизну применяемых приспособлений, облегчающий труд и повышающий безопасность, судейская бригада на этапе может добавить к общему результату до 5 поощрительных баллов

  • за каждое действие бригады, выполненное с нарушением технологии и нормативных документов по эксплуатации, снимается 2 балла
  • за каждое нарушение правил, инструкций и норм по охране труда, допущенное бригадой при прохождении этапа, снимается 5 баллов
  • за просроченное время снимается 1 балл за каждые 2 минуты.
  • за неправильно выбранный для замены автоматический выключатель снимается 50 баллов
  • за обсуждение действий судейской бригады во время прохождения этапа со стороны членов бригады или лиц, причастных к соревнующейся бригаде, снимается 10 баллов
  • за вмешательство в действия команды руководителя команды и других лиц, не имеющих отношения к этапу снимается до 20 баллов

Бригада может быть снята с этапа соревнований с получением 0 баллов решением Главной судейской комиссии по представлению старшего судьи за:

  • отсутствие квалификационного удостоверения хотя бы у одного участника
  • необоснованное невыполнение указаний судей, порчу имущества и оборудования, некорректное поведение;
  • отсутствие или наличие наряда-допуска, действия по которым (условно) могут повлечь за собой несчастный случай
  • несоблюдение правил установки и снятия переносных заземлений, разземление электроустановки во время проведения работ
  • нарушение норм и правил безопасности, которые (условно) могли повлечь за собой несчастный случай (падение с высоты, попадание под напряжение). Под термином «попадание под напряжение» понимается прикосновение к незаземленным токоведущим частям без использования основных защитных средств)
  • опоздание бригады (участника) на этап по неуважительной причине на время, требующее изменения графика проведения соревнований.

Наверх

СУДЕЙСТВО

Судейская бригада (3 чел.):

АЛИБУЛАТОВ Барис Магомедович -  главный инженер-инспектор Департамента технической инспекции ОАО «МРСК Северного Кавказа», Старший судья
ШАМБЕРЕВ Сергей Борисович - начальник отдела эксплуатации сетей управления эксплуатации и технического обслуживания и ремонта филиала ОАО «МРСК Урала» - «Пермэнерго», судья
МУЖЖАВЛЕВ Валерий Львович - Главный инженер-инспектор Департамента технической инспекции ОАО «МРСК Северо-Запада», судья

В обязанности судейской бригады на этапе входит:
•    допуск соревнующихся бригад на этап;
•    ознакомление участников с рабочими местами;
•    инструктаж участников этапа, ознакомление команды с условиями проведения этапа;
•    оценка качества выполненных заданий каждой бригадой при прохождении этапа;
•    контроль правильности выполнения необходимых действий и ведения документации со стороны соревнующихся;
•    выполнение графика соревнований;
•    ограждение соревнующихся от посторонних лиц;
•    оформление и своевременная передача в Главную судейскую комиссию итоговых протоколов с результатами прохождения этапа.
•    сообщение распорядителю соревнований об окончании работ на этапе и о готовности к приему следующей бригады;
•    организация устранения неисправностей технических средств.
